1. 서 론
남해의 광양만 해역에는 광양국가산업단지, 여수율촌산업단지, 화력발전소 등의 대규모 산업단지와 컨테이너 부두가 밀집되어 있다. 산업단지 및 컨테이너 부두에는 교통활동 및 산업활동 관련 아연(Zn), 구리(Cu), 납(Pb) 등의 금속 오염의 우려가 있다(Councell et al., 2004; Lee et al., 2020a). 특히 컨테이너 부두 주변에는 해외에서 운송된 각종 중금속 원료의 유출과 배후 부지에 위치한 업체들이 각종 산업폐기물을 건물외부에 야적함으로써 금속 농도가 높은 비산먼지 발생 등의 환경문제들이 이슈화 되고 있다.
도로축적퇴적물(Road-deposited sediment; RDS)은 중금속, 영양염, 유기물 등의 다양한 오염물질의 주요한 운반 매개체이다(Sutherland, 2003; Ma et al., 2016; Shahsavari et al., 2017; Chen et al., 2018). 산업 및 항만시설에서 유출되어 포장도로, 건물외벽 등의 불투수층에 쌓여 있는 금속 오염물질은 바람을 통해 비산먼지와 비점오염의 형태로 강우유출수(stormwater or rainfall runoff)를 통해 주변환경에 큰 영향을 미칠 것으로 예상되나, 이에 대한 연구는 부족하다. 대규모 산업단지 지역의 도로, 아스팔트, 주차장, 건물 지붕 등의 표면에는 중금속 등에 오염된 입자들이 축적 되어있으며, 강우시 비점오염원의 형태로 주변 해양 환경으로 이동한다(Drake et al., 2014; Zafra et al., 2017; Liu et al., 2018). RDS 혹은 도로 유출수 내 중금속은 입자가 세립할수록 농도가 큰 폭으로 증가하며(Hilliges et al., 2017; Folens et al., 2018; Lanzerstorfer, 2018; Lee et al., 2020a), 국내 산업지역 강우 유출수내 입자 중125 ㎛ 이하의 크기가 80~90%를 차지하고 있으며 쉽게 주변 수환경으로 이동된다(Lee et al., 2020b). 강우 혹은 지표 유출수는 처리과정 없이 하수/우수관거를 통해 하천 혹은 해양으로 직접 유출되고 있어 체계적 관리가 필요할 것으로 사료된다.
따라서 본 연구에서는 광양만 유역 국가산업단지와 컨테이너 부두 유역에 존재하는 입자크기별 RDS 및 해양퇴적물의 중금속 오염현황 파악과 잠재적 오염원으로서 RDS가 주변환경에 미치는 영향을 고찰하였다.
2. 재료 및 방법
2.1 연구지역 및 시료채취

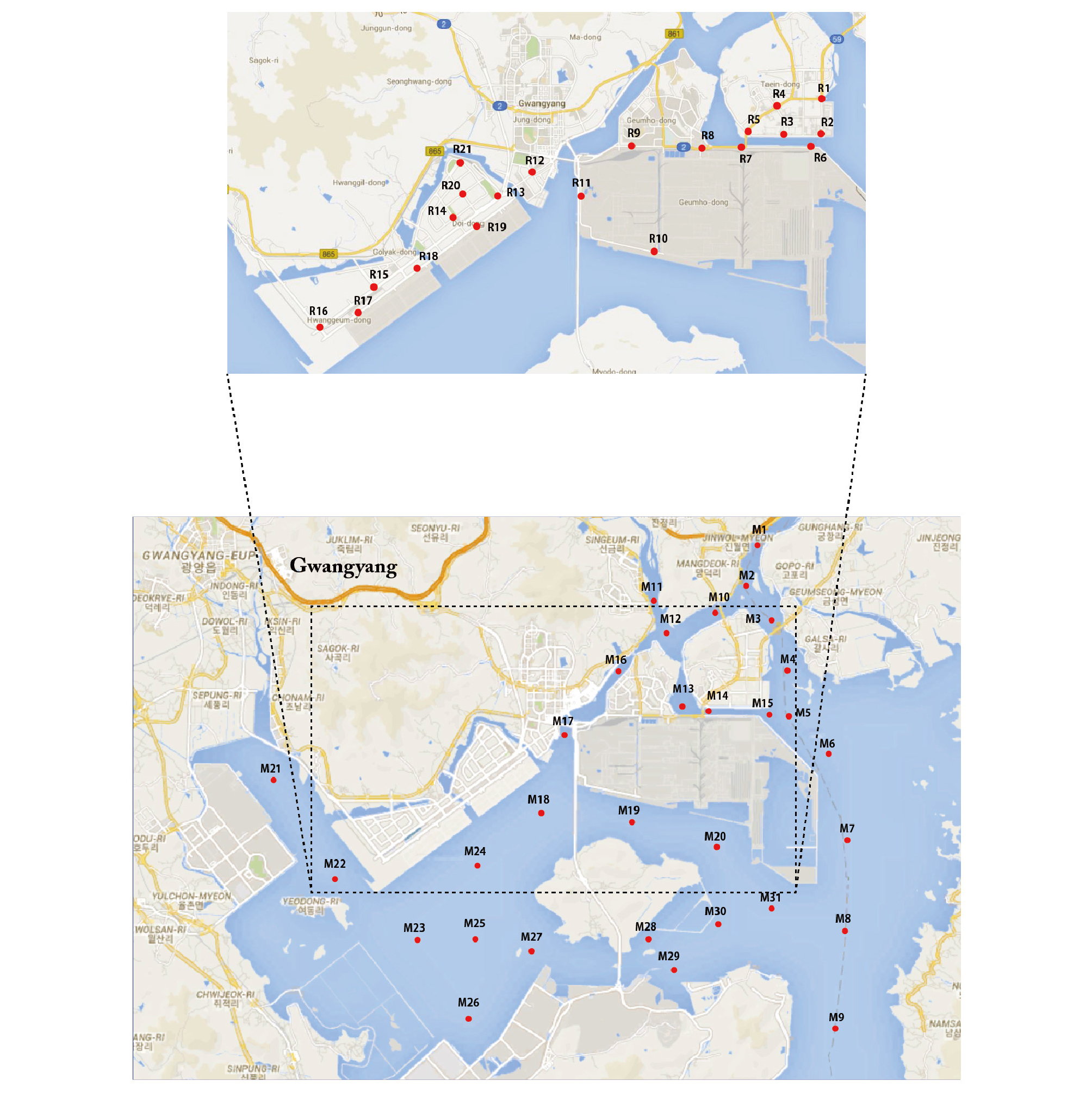

광양항의 국가산업단지 및 컨테이너 부두 지역에서 2013년 21개 정점에서 도로축적퇴적물(Road-deposited sediments; RDS) 시료를 채취하였다(Fig. 1). RDS 시료채취는 진공청소기(Dyson DC35, USA)를 이용하였으며, 각 정점당 4개 이상의 소구역에 0.25 m2 면적(0.5 m × 0.5 m)의 격자를 설치하여 시료의 대표성을 확보하였다. 채취된 시료는 지퍼백에 담아 실험실의 오븐(40℃)에서 건조시킨 후 나일론체와 자동체질기(Analysette 3, Fritsch Co.)를 이용하여 Wentworth(1992)의 퇴적물 입도 분류체계에 따라 6개의 입자크기(>1000 ㎛, 500-1000 ㎛, 250-500 ㎛, 125-250 ㎛, 63-125 ㎛, <63 ㎛)로 분류하여 무게를 측정하였다.
해양퇴적물은 2016년 광양만 해역 31개 정점에서 그랩(Grab) 시료채취기를 사용하여 표층(0.5 cm 이내)만을 채취하여 동결건조하였다. 모든 시료는 자동분쇄기(Pulverisette 6, Fritsch Co.)로 균질화 시킨 후 분석시까지 산세척된 폴리에틸렌 시료병에 넣어 보관하였다.
2.2 중금속 및 입도분석
퇴적물 중금속 함량 분석을 위해 퇴적물 시료 약 0.1 g을 테프론 산분해용기에 넣고 고순도의 불산(HF), 질산(HNO3), 과염소산(HClO4)의 혼합산을 넣어 Graphite digestion system (ECOPRE series, Teflon coated Hotplates, ODLAB, Co., Korea) 180℃로 36시간 동안 완전분해하였다. 완전분해 후 산분해용기를 열고 160℃에서 증발건고 시켰으며, 1% 질산으로 10 mL로 재용해 한 후 원소에 따라 희석배수를 달리하여 ICP-MS (iCAP-Q, Thermo Scientific Co., USA)로 분석하였다. 수은(Hg)은 자동수은분석기(Hydra-C, Teledyne Leeman Labs., USA)를 이용하여 분석하였다. 분석된 자료의 정확도 검증을 위하여 2가지 종류의 해양 퇴적물 표준물질인 MESS-4 (N=6)와 BCR667 (N=6)을 시료와 같이 분석하였으며, MESS-4는 91.2% (Zn)~98.8% (Pb), BCR667은 95.6 (Ni)%~103.7% (Cr)의 매우 양호한 회수율을 보였다. RDS와 해양퇴적물의 입도분석은 1N 염산과 과산화수소로 각각 무기탄소와 유기물을 제거한 후 입도분석기(Mastersizer, 2000; Malvern Instruments Ltd., UK)로 분석하였다.
2.3 중금속 오염도 평가
RDS 내 금속의 오염도 평가를 위하여 농축계수(Enrichment factor; EF)를 사용하였으며 계산식은 다음과 같다(Taylor, 1964).
| $$EF=\frac{(Metal/Li)_{sample}}{(Metal/Li)_{background}}$$ | (1) |
여기서(Metal/Li)sample은 시료의 중금속 과 Li의 농도이며, (Metal/Li)background는 지각의 평균농도(Rudnick and Gao, 2003)를 사용하였다. 농축계수는 각 중금속 원소에 대하여 총 5개의 등급으로 구분되며, 2이하는 “deficiency to minimal enrichment”, 2-5는 “moderate enrichment”, 5-20은 “significant enrichment”, 20-40은 “very high enrichment”, 40이상은 “extremely high enrichment”로 구분된다(Yongming et al., 2006).
오염부하지수(pollution load index; PLI)는 분석된 8개 원소의 종합적인 독성영향을 평가하기 위해 사용되며, 다음과 같이 계산한다(Tomlinson et al., 1980).
| $$PLI=\sqrt[8]{CF_{Cr}\times CF_{Ni}\times CF_{Cu}\times CF_{Zn}\times CF_{As}\times CF_{Cd}\times CF_{Pb}\times CF_{Hg}}$$ | (2) |
CF값은 각 금속원소의 농도와 배경농도의 비를 나타내며, 배경농도는 농축계수와 마찬가지로 지각의 평균농도를 사용하였다. 오염부하지수는 총 6개의 등급으로 구분되며 0-1 (0<PLI≤1)은 “unpolluted”, 1-2 (1<PLI≤2)는 “unpolluted to moderately polluted”, 2-3 (2<PLI≤3)은 “moderately polluted”, 3-4 (3<PLI≤4)는 “moderately to highly polluted”, 4-5 (4<PLI≤5)는 “highly polluted”, 5이상(PLI>5)은 “very highly polluted”로 구분된다.
3. 결과 및 고찰
3.1 도로축적퇴적물 내 중금속 분포 및 오염도 평가
광양만 육상유역에 존재하는 <63 ㎛의 RDS에서 중금속의 평균농도는 Zn가 2,982 mg/kg으로 가장 높았으며, 다음으로 Cr>Ni>Pb>Cu>As>Cd>Hg 순이다(Table 1). Cr과 Cu를 제외한 모든 금속원소의 농도는 입자 크기가 감소할수록 증가하였다. Cr은 가장 조립한 입자(>1000 ㎛)에서 1,591 mg/kg의 평균농도를 보였으며, 이는 R10 정점에서 21,825 mg/kg의 높은 농도로 스테인레스 스틸의 주요 성분인 Cr을 포함한 금속덩어리가 도로 노면에 존재하였기 때문으로 판단된다. Cu 농도는 250-500 ㎛의 입자크기에서 상대적으로 높은 특징을 보였다. 이는 R21 정점에서 해당 입자크기 내 Cu 농도가 3,655 mg/kg로 매우 높았기 때문이다. R21 정점 인근에는 비철금속 폐기/재활용 업체가 존재하고 있었으며, 이 정점의 모든 입자크기에서 Cu가 최대농도를 나타냈다.
Table 1. Comparison of heavy metal concentrations (mg/kg) in each RDS fraction, marine sediments of this study and other literature values

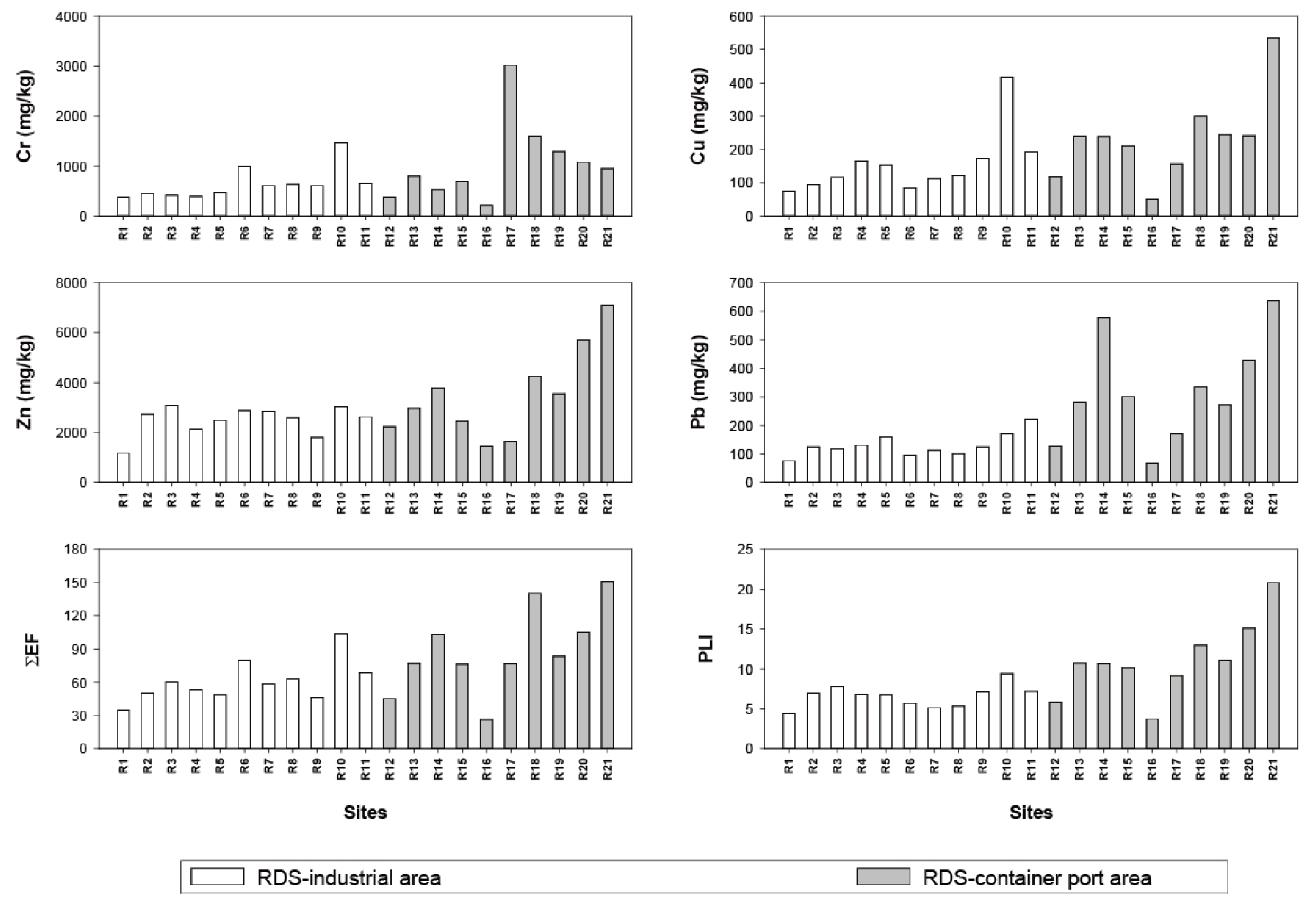

Lee et al.(2020a); 2)Zafra et al.(2011); 3)Cho et al. (2000); 4)Hyun et al.(2003); 5)Ra et al.(2013)RDS에서 <63 ㎛ 내 중금속 농도의 공간분포를 Fig. 2에 제시하였다. Cr과 As은 R17 정점에서, 나머지 금속원소는 R21에서 최대농도를 보였다. 이들 정점 주변에는 컨테이너의 운송 및 수출입시 발생한 금속 폐기물들을 폐기/재활용하는 업체가 위치하고 있어 운송과정에서 트럭의 적재함으로부터 유출되어 도로노면에 축적되었을 가능성이 있다.
본 연구지역을 산업지역(R1-R11)과 컨테이너 부두 지역(R12-R21)으로 구분하여 중금속 농도를 비교하였다. 입자 크기 500 ㎛ 이상의 RDS에서 Cr, Ni이 산업지역에서 더 높은 농도를 나타냈으며, 500 ㎛ 이하에서는 모든 금속 원소가 컨테이너 부두지역에서 더 높은 농도를 보였다. 컨테이너 지역은 항만을 통한 각종 중금속 원료 및 고철 등의 벌크 화물을 취급하며, 하역 및 주변 산업체로 운송 과정에서 적재함을 통한 유출과 노면에 축적되어 있던 중금속 오염물질들이 차량 타이어에 묻어 인근지역으로 확산되었을 가능성이 있다.
RDS의 금속원소의 오염도를 평가하기 위하여 각 사이즈에 대한 EF값을 Table 2에 제시하였다. Zn의 오염도가 가장 컸으며, 입자크기 >1000 ㎛의 퇴적물은 “moderately enrichment”, 125~1000 ㎛는 “significant enrichment”, <125 ㎛는 “very high enrichment”의 오염등급을 보인다. Cr, Cd, Pb는 250 ㎛ 이하의 입자 크기에서 “significant enrichment”로 나타났으며, 이보다 큰 입자크기에서는 대부분 “moderate enrichment”로, 입자가 크기에 따라 오염도가 다르게 평가되었다. Ni과 Hg은 다른 금속원소에 비해 오염도가 낮게 나타났으며, 125 ㎛ 이하의 입자크기에서 “moderate enrichment”로 다소 높게 나타났다.

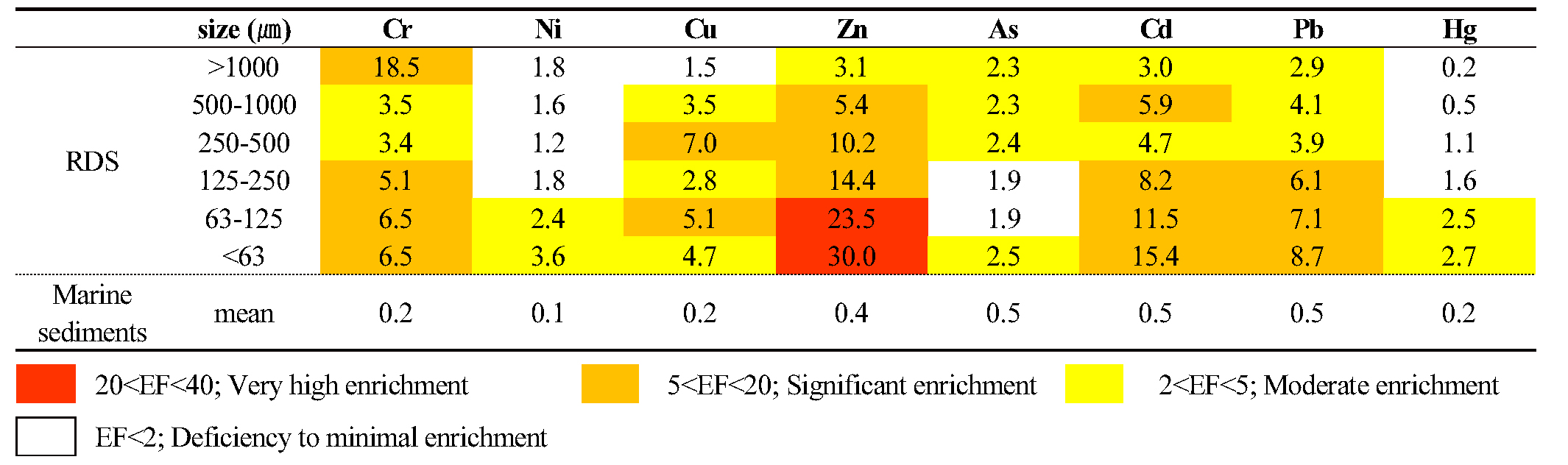

Table 2. Comparison of EF values in different size of RDS and marine sediments of the present study
 |
본 연구에서 분석된 8개 원소에 대한 오염부하지수(PLI)의 각 사이즈별 평균은 1.8~8.7이었으며, 125 ㎛ 이하는 very highly polluted의 오염등급에 해당되었다. EF의 총합(SEF)과 PLI는 모두 R21 정점에서 가장 높은 오염도를 보였으며, 컨테이너 부두 지역이 광양 국가산업단지보다 높은 특징을 보였다(Fig. 2).
이전 연구를 통해 금속 산업위주의 업체가 가장 많이 존재하여 RDS 내 금속 오염도가 매우 높았던 시화 산업단지와 비교한 결과(Lee et al., 2020a), Cr은 대부분의 입자크기에서 시화산업단지에 비해 농도가 높았다. 63 ㎛ 이하의 경우, 본 연구지역은 시화산업단지에 비해 Ni, Zn, As, Cd, Hg는 60~88%(평균 75%) 수준이었다. 시화 산업단지의 산업시설구역 면적과 입주한 업체수는 각각 21,168 천m2과 19,582개로 조사되었으며, 광양산업단지는 산업시설구역 면적은 유사하나(20,582 천m2) 입주한 업체수가 시화산업단지의 0.8%(162개)에 불과한 것으로 조사되었다(www.kicox.or.kr). 따라서 본 연구지역의 산업특성을 고려할 때 Ni, Zn, As, Cd, Hg의 오염도는 매우 높은 수준으로 판단된다.
광양 산업단지 RDS(63 ㎛ 이하) 내 Cu와 Pb의 평균농도는 시화 산업단지에 비해 각각 11%와 15% 수준이었으나, 도시지역(Zafra et al., 2011)과 유사한 수준이었다. 특히 광양 산업지역 RDS 내 Zn의 농도는 도시지역에 비해 약 5배 높은 특징을 보여 중금속 원소 중 Zn 오염이 심각한 상태임을 알 수 있었다(Table 1).
3.2 해양퇴적물 내 중금속 분포 및 오염도 평가

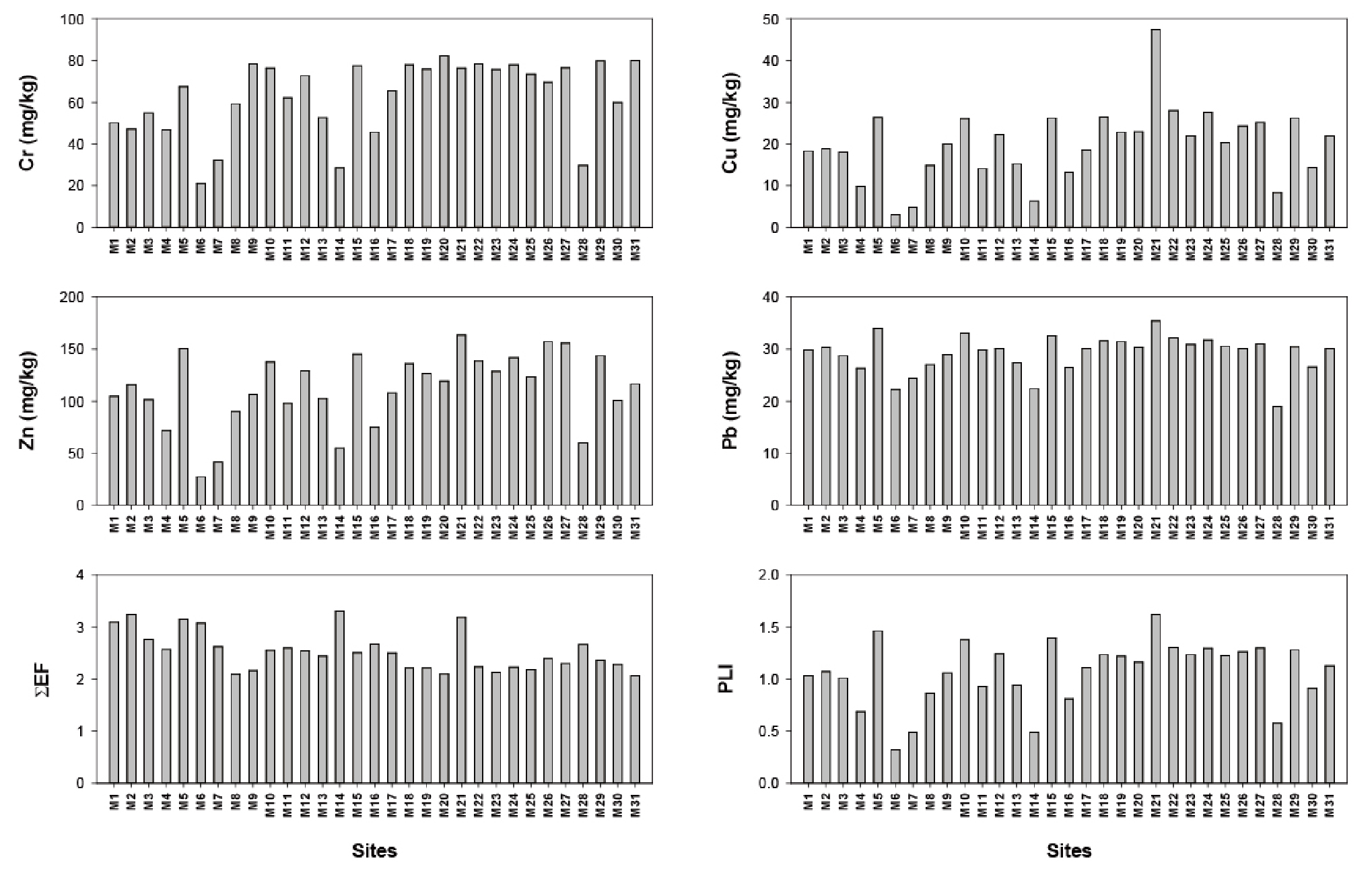

광양만 표층 퇴적물 내 중금속의 평균 농도는 Zn가 112 mg/kg으로 가장 높았으며 Cr>Pb>Ni>Cu>As>Cd>Hg의 순으로 나타났다(Table 1). 전반적으로 정점간 농도 차이는 적었으며, Cr과 Ni은 광양제철소 남측 해역인 M20에서 각각 82.3 mg/kg과 34.6 mg/kg의 최대농도를 보였다(Fig. 3). Cu, Zn, As, Pb는 광양만 유입하천인 인덕천 및 작은 규모의 일반산업시설이 위치한 M21 정점에서 상대적으로 높은 농도를 나타냈다. Cd과 Hg은 모두 광양국가산업단지 동측 해역인 M5에서 각각 0.27 mg/kg과 0.060 mg/kg의 높은 농도로 존재하고 있었다. 대부분의 원소에서 광양산업단지-포스코 주변과 광양 컨테이너 부두 인접해역에서 상대적으로 높은 농도를 보이고 있었다.
EF의 평균은 0.1~0.5의 값으로 “deficiency to minimal enrichment”의 수준의 오염상태로 나타났다(Table 2). 8개 분석원소의 종합적인 오염도를 나타내는 오염부하지수 값은 평균 1.1이며, 전체 31개 정점 중 21개 정점이 1을 초과하여 “unpolluted to moderately polluted”의 등급으로 인위적인 오염이 다소 존재하는 것을 알 수 있었다(Fig. 3). 해양퇴적물 내 중금속의 농도를 국내 해양퇴적물 주의기준(Threshold effect level: TEL)과 비교한 결과, As만이 M21 정점에서 TEL을 초과하였으며, 나머지 금속 원소는 모두 TEL보다 낮은 농도로 존재하고 있었다.
광양만 해양퇴적물 내 중금속 농도는 Cr이 시화와 울산해역과 유사한 농도였으며, Ni, Zn, As, Cd, Pb는 48~67%의 농도수준이었다(Table 2). 특히 Cu와 Hg의 평균농도는 시화 혹은 울산에 비해 약 20%의 농도 수준으로 다른 지역에 비해 이들 원소의 오염도가 상대적으로 낮음을 알 수 있었다. 광양만 해역에서의 1997년(Cho et al., 2000), 2002년(Hyun et al., 2003), 2010년(Ra et al., 2013)등 과거자료와 비교한 결과, Zn이 2010년 이후 평균농도가 약 30~40% 증가한 것으로 나타났다.
연안해역 퇴적물의 금속오염원은 강, 하천을 통한 유입, 산업폐수, 대기유입, 비점오염원 유출 등 다양하다. 광양만에 위치한 섬진강 하천퇴적물 내 Cu, Zn, Pb의 평균농도는 각각 15.4 mg/kg, 50.4 mg/kg, 33.1 mg/kg로(NIER, 2008) Cu와 Zn는 해양퇴적물의 평균보다 낮은 것으로 나타났다. 따라서 광양만 해역 퇴적물 내 Zn의 평균농도 증가는 육상 유역의 도로노면 등 불투수층에 존재하는 RDS가 강우시 배수시스템을 통해 유입되었을 가능성이 있는 것으로 판단된다.
3.3 도로축적퇴적물의 중금속 축적량과 오염기여율
도로 노면에 축적되어 있는 오염물질 농도가 높은 세립한 퇴적물은 바람에 의하여 재비산되거나(Amato et al., 2009; Martuzevicius et al., 2011), 강우 유출수를 통해 주변 환경에 크게 영향을 미친다(Malmquist, 1978; Ball et al., 1998).
국내 도시지역 비산먼지에 의한 대기오염물질의 기여율은 도로 재비산 먼지가 77.7% 그리고 자동차 타이어 마모가 9.8%로, 교통활동이 직간접적으로 큰 영향을 미치는 것으로 보고된 바 있다(Yoo et al., 2009). 입자 크기가 100 ㎛ 이하인 RDS는 차량이동 또는 바람에 의해 쉽게 재부유되어 대기를 통해 주변지역으로 확산된다(Rogge et al., 1993; Zhao et al., 2014). 특히 도로먼지 중 세립한 입자는 주로 PM10과 PM2.5에 크게 기여 하는 것으로 나타났다(Kuhns et al., 2001; Amato et al., 2009; Bukowiecki et al., 2010; Karanasiou et al., 2011).
연구지역은 광양 컨테이너 부두 조성, 운영 이후 야적된 금속 원료 및 폐 고철에서 기원한 많은 양의 비산먼지 그리고 교통활동에 의한 RDS의 재비산 등의 환경문제가 야기되고 있으나, 이에 대한 과학적 조사 및 연구 자료는 미흡하다. 광양만권 산업단지 주변지역 미세먼지(PM10) 내 중금속 원소 중 Zn의 평균농도는 1,010 ng/m3(범위 631~1,658 ng/m3)로 다른 금속원소에 비해 매우 높은 특징을 보였다(NIER, 2017). PM10 내 Zn의 농도는 국내 대도시인 부산(219 ng/m3; Jeon and Hwang, 2014)과 산업지역을 포함한 울산(137 ng/m3; Moon et al., 2001)에 비해 4~7배 높았다. 광양만 산업단지 주변 PM10 내 Fe, Ni, Cr, As는 국내 12개 지역 산단보다 평균적으로 2.1~2.7배 높은 수준으로 보고되었다(NIER, 2017). 본 연구에서 채취한 광양지역 RDS의 평균 입도는 200 ㎛(범위 94-437 ㎛)로, RDS 내 PM10의 형태로 대기중으로 재비산될 가능성이 높은 10 ㎛ 이하는 전체의 5%이다. 광양산업단지 및 컨테이너 부두 지역의 단위 면적당 총 RDS 양은 평균 1,147 g/m2이었으며, 63 ㎛ 미만의 입자에서 Zn의 평균농도는 2,982 mg/kg였다. 도로먼지의 입자크기가 작아질수록 농도가 급격히 증가하는 경향 등을 고려할 때, 도로 노면에 고농도로 축적된 오염물질을 포함하는 RDS의 재비산과 확산은 광양지역 미세먼지(PM10) 내 Zn의 오염을 가속화시키는 주요 요인으로 제시된다.
중금속 농도가 높은 세립한 RDS는 강우유출수에 의해 쉽게 주변 환경으로 이동되어 중금속 오염원으로 작용할 수 있다(Zhao et al., 2016; Wang et al., 2017; Logiewa et al., 2020). Zhao et al.(2016)는 강우 전과 후 RDS 내 입자크기 분포 연구를 통하여 105 ㎛ 미만의 세립한 입자가 강우에 의해 더 빠르게 재부유되어 이동하는 것으로 보고하였다. 또한 도시 지역에서 강우유출수(urban stormwater runoff)에 의해 도로 노면에서 씻겨(wash off)진 입자는 100 ㎛ 미만이 우세한 것으로 나타났다(Brodie and Dunn, 2009; Zhao et al., 2010). 국내 도시 지역에서도 강우유출수 내 입자상 중금속 농도가 강우 이전에 비해 큰 폭으로 증가하여, 도로, 콘크리트 등 육상유역의 불투수면에 축적된 도로먼지가 금속오염원으로 작용하는 것으로 보고한 바 있다(Jeong et al., 2019). 또한 이전 연구를 통해 국내 산업단지 강우유출수에 125 ㎛ 미만의 입자가 전체의 80%를 차지하는 결과를 제시한 바 있다(Lee et al., 2020b).

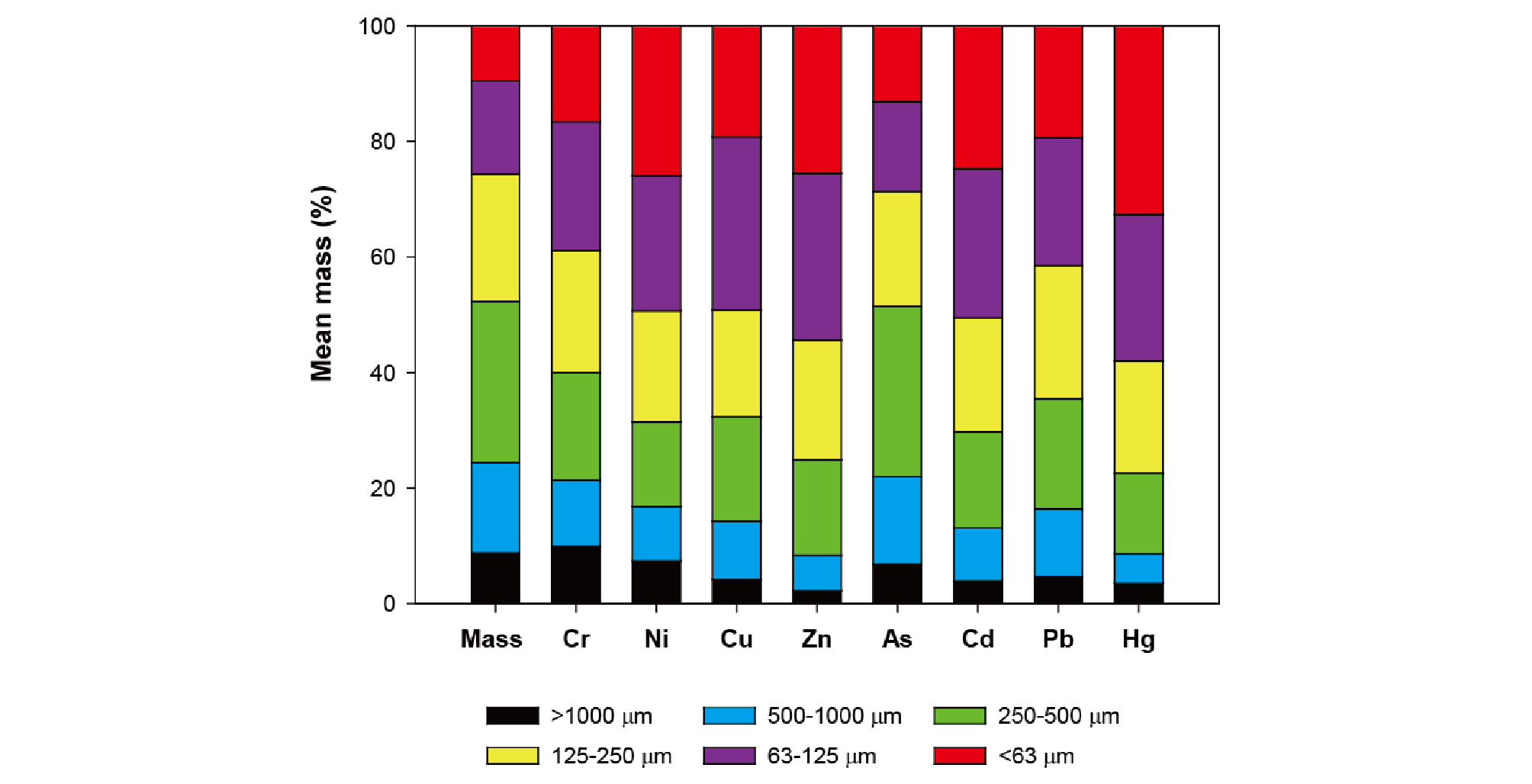

연구지역의 RDS 입자 크기별 중금속 오염부하도를 Fig. 4에 제시하였다. 강우유출수에 의해 쉽게 수환경으로 이동가능한 125 ㎛ 이하의 RDS의 양은 26%(무게 기준)로 적으나, Zn, Cd, Hg의 오염기여도는 50% 이상을 차지한다. 각 입자크기 별 단위면적당 중금속의 축적량을 Table 3에 제시하였으며, 63 ㎛ 이하에서 Zn의 축적량은 313.7 mg/m2로 다른 7개 금속의 총합(155.9 mg/m2)보다 2배 이상 높아 Zn의 오염도 및 도로노면 축적량이 매우 높게 나타났다. 또한 컨테이너 부두 지역이 산업공단지역에 비해 RDS 내 단위면적당 금속 축적량이 높은 특징을 보였다. Zhao and Li(2003)의 도시지역 RDS 내 Zn의 축적량인 25 mg/m2과 비교하면 산업활동 지역과 컨테이너 관련 항만시설에 의한 Zn 오염이 매우 심각한 것으로 나타났다.
Table 3. Mass and heavy metals of RDS per unit area of industrial region by grain size fraction for this study
Zn는 자동차 브레이크 라이닝에 높은 함량(약 1.9%)으로 포함되어 있으며(Thorpe and Harrison, 2008), 가황공정의 활성화제로 ZnO가 타이어에 첨가되기 때문에 타이어 내 Zn의 농도는 1.6~1.8% 범위이다(Weckwerth, 2001; Councell et al., 2004; Apeagyei et al., 2011). 타이어 마모에 의한 도로먼지 내 Zn 오염은 도시지역에서 주요한 오염원으로 널리 알려져 있다(Weckwerth, 2001). 또한 고강도 아연도금강판은 내식성이 우수하기 때문에 철이 포함된 금속에 아연합금 및 아연도금의 형태로 자동차 사업, 금속, 건설사업에 널리 사용되고 있다. 아연도금 충돌 방호벽 및 도로표지판에도 고농도의 Zn가 포함되고 있어 부식 혹은 사고 등에 의해 도로노면으로 축적된다(Helmreich et al., 2010; Huber et al., 2016). 광양 컨테이너 부두 지역에서는 조립식 공장이 다수 존재하며, 컨테이너 물동량이 많은 지역이다. 금속 패널을 이용한 조립식 공장, 건설현장의 안전펜스 및 컨테이너 등에는 녹방지를 위하여 아연도금강판을 주요하게 사용하고 있다. 해당 연구지역의 평균습도는 68%이며, 해양에서 가까워 해염입자의 영향을 직접적으로 받아 아연도금강판에서 부식되어 떨어진 Zn이 도로노면에 높은 농도로 축적되어 있던 것으로 판단된다. Zn를 포함한 단위면적당 금속의 축적량은 산업시설이 집중적으로 존재하는 산업단지 지역에 비해 컨테이너 부두 지역이 높은 결과를 보인 바 있다(Table 3).
광양산업단지 및 컨테이너 부두지역의 도로연장은 각각 23 km와 32 km이다. 조사지역에 따라 약간의 차이는 있으나 단위면적당 중금속 축적량 결과를 통해 연구지역 도로노면에는 막대한 양의 중금속이 축적되어 있음을 알 수 있었다. 중금속에 오염되어 도로에 축적된 세립한 퇴적물은 바람, 교통활동에 의한 재비산과 강우유출수를 통하여 주변 환경의 대기오염과 수환경(퇴적환경)의 금속 오염을 일으킬 우려가 높다. 광양만 지역은 반폐쇄성 지형이나 중앙부의 수심은 20-30 m로 깊으며, 광양만 권역으로 유입된 하천수의 80% 이상은 여수수로를 통해 외해로 유출되는 것으로 알려져 있다(Kim et al., 2014). 이러한 지형적인 영향으로 광양만 해양퇴적물의 금속 오염도는 아직 낮은 상태를 보이나, 과거에 비해 해양퇴적물 내 Zn의 오염도가 증가하고 있으므로 육상에 존재하는 다양한 금속오염원을 저감시키기 위한 대책이 필요하다.
